Кузов и прицепное устройство

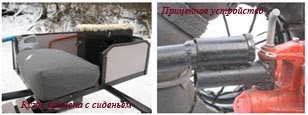

Кузов прицепа Агроката  сварен из уголка от старой кровати. Борта изготовлены из 8 мм фанеры и покрашены масляной краской. Дышло изготовлено из трубы диаметром 50 мм, на которую надет отрезок трубы, внутренний диаметр которой позволяет ему свободно вращаться вокруг дышла. Этот отрезок зафиксирован от продольного перемещения двумя стопорными кольцами, которые приварены к дышлу, и сам он приварен к другому отрезку трубы, который уже соединяется при помощи пальца к прицепному устройству мотоблока.
Получилось довольно неплохое шарнирное соединение, позволяющее снимать все нагрузки при движении по неровностям.Все зазоры сделаны небольшими - 1-2 мм; их вполне достаточно, чтобы смазать места соприкосновения металлических деталей солидолом.
